• ADSL-модемы Zyxel Prestige 645 выпускаются в двух модификациях - M (межсетевой мост) и R (маршрутизатор).

• Подключите телефонный шнур, приходящий со станции, к разъему «Line» сплиттера, телефонный аппарат подключите к разъему «Phone», а разъем «DSL» на модеме — к разъему «Modem» сплиттера.

• По умолчанию модем Zyxel Prestige 660 имеет IP адрес 192.168.1.1 с маской 255.255.255.0. Поэтому для первичной настройки Вам понадобится назначить на сетевой плате своего компьютера IP-адрес из сети 192.168.1.X После настройки сетевой платы подключите к ней модем и проверьте доступность модема с помощью команды ping 192.168.1.1. Если модем по-прежнему недоступен, последуйте процедуре сброса настроек, описанной в инструкции к модему.

• В настройках протокола TCP/IP сетевых карт компьютеров, которые будут подключаться через Zyxel Prestige 660 в Internet, введите в качестве адреса шлюза IP-адрес, присвоенный модему на Ethernet, а в качестве адресов DNS-серверов необходимые адреса DNS-серверов.

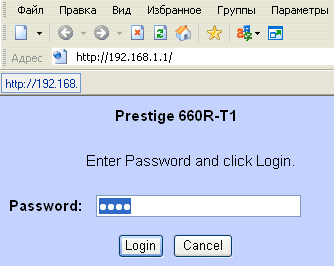

• После выполнения первичных настроек сетевой платы и проверки доступности модема запустите обозреватель интернет и наберите в строке адреса http://192.168.1.1. На запрос пароля введите пароль по умолчанию — «1234». Если пароль не подходит, последуйте процедуре сброса настроек, описанной в инструкции к модему.

• Откройте Internet Explorer или любой другой броузер и в поле адреса наберите 192.168.1.1, имя пользователя - admin, пароль - 1234

• В появившемся окошке введите новый пароль и его подтверждение. Хорошим выбором будет пароль от учётного имени.

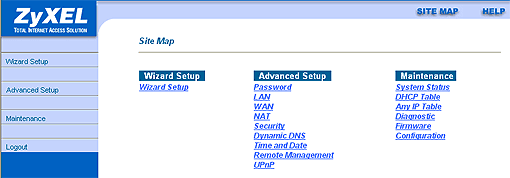

• Выберите пункт «Wizard setup»

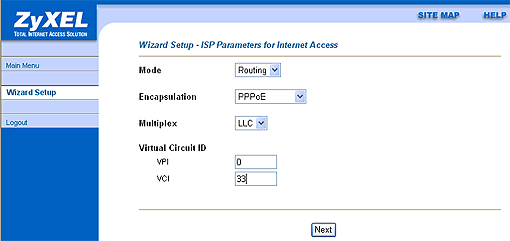

• В пунктах «Mode» выберите «Routing», «Encapsulation» - «PPPoE» и впишите значения VPI: 10, VCI: 40. Нажмите «Next»

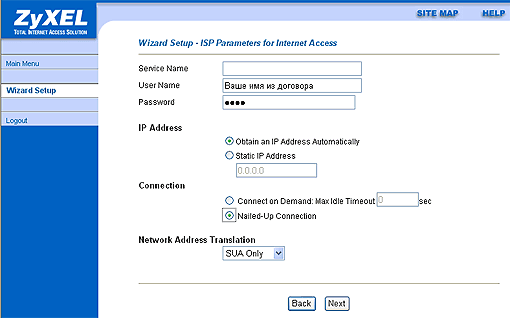

• В полях «User Name» и «Password» введите Ваши логин и пароль из договора, «IP Address» - «Obtain an IP ADDress Automatically», «Connection» - «Nailed-Up Connection». Нажмите «Next»

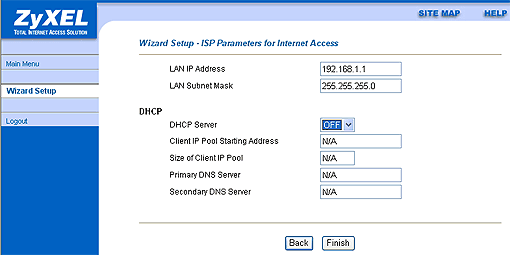

• Нажмите «Change LAN Configuration»

• «DHCP Server» - «OFF». Нажмите «Finish»

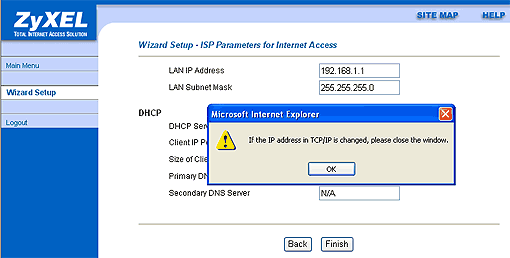

• Если появится окошко предупреждения, закройте его

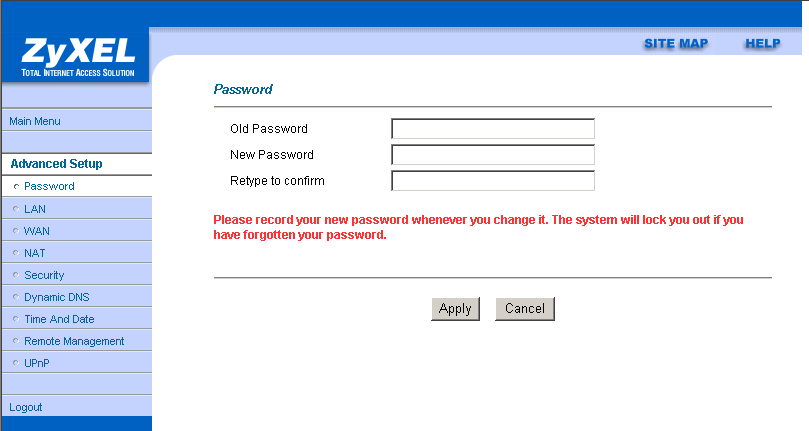

• Если пароль на модем ещё не изменён то сменить его можно в пункте «Advanced Setup»→«Password»

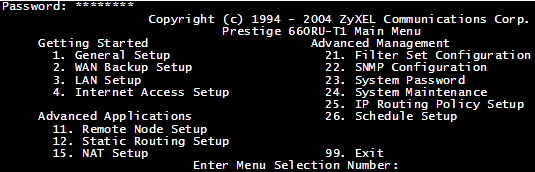

• В Windows необходимо проделать следующую операцию: «Пуск» → «Выполнить» → cmd. В появившемся окне наберите команду telnet 192.168.1.1 и при успешном подключении модем спросит пароль. По-умолчанию он установлен в 1234. После нажатия Enter попадаем в главное меню модема.

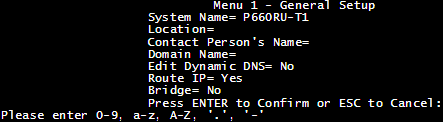

• Заходим во вкладку «General Setup» и устанавливаем «System Name»=modem, Route IP=yes, Bridge=No.

• Зайдите в меню «LAN Setup». В подменю «TCP/IP and DHCP Setup» выключите DHCP-сервер, выставив в поле «DHCP» вариант «None», а также RIP, выставив «RIP Direction» = «None». Также Вы можете выставить в полях «IP Address» и «IP Subnet Mask» IP-адреса, реально используемые в вашей сети. Имейте в виду, что после смены IP-адреса и/или маски необходимо будет соответственно поменять настройки TCP/IP на вашей сетевой карте. Запомните настройки и выйдите в главное меню.

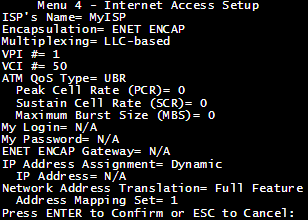

• Зайдите в меню 4 «Internet Access Setup». В поле «ISP Name» пропишите имя провайдера, например, «VSI». В поле «Encapsulation» выставьте «PPPoE», «Multiplexing» = «LLC-Based», «VPI» = «10», «VCI» = «40». В поле «My Login» впишите имя пользователя, выданное Вам при регистрации. В поле «My Password» впишите ваш пароль. Если во внутренней сети Вы планируете использовать реальные адреса, выданные провайдером, в поле «Network Address Translation» выставьте «SUA Only», в поле «IP Address Assignment» выставьте «Dynamic». Запомните настройки и выйдите в главное меню.

• Переходим теперь к следующему разделу «Advanced Applications». Первый пункт которого (№ 11) «Remote Node Setup», отвечает за настройку профилей интернет-доступа. Всего доступна настройка 8-ми профилей. Убеждаемся, что пункт меню «Route»=«IP» и «Bridge» = «No».

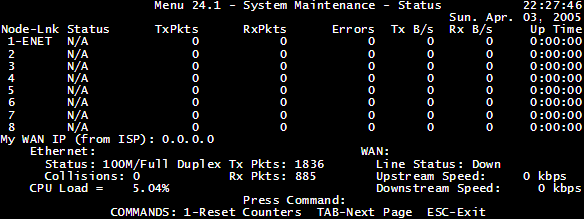

* Если всё настроено правильно то в пункте меню 21.1 в первой строке таблицы будет PPPoE UP

• Крайне рекомендуется в пункте «System Password» сменить пароль для входа на модем с пароля по умолчанию на какой-либо другой, чтобы избежать порчи настроек модема злоумышленником по сети. Хорошим выбором будет пароль от учётного имени.

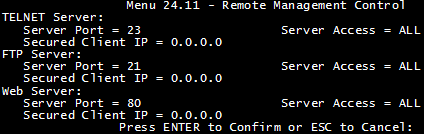

Заходим в пункт меню 21.11 «Remote Management Control» и меняем для всех трёх пунктов параметр «Server Access» на «LAN only»

После окончания настройки выберите пункт 99 «Exit» и закройте telnet-соединение с модемом.

• Откройте Internet Explorer или любой другой броузер и в поле адреса наберите 192.168.1.1, имя пользователя - admin, пароль - 1234

• В появившемся окошке введите новый пароль и его подтверждение. Хорошим выбором будет пароль от учётного имени.

• Выберите пункт «Wizard setup»

• В поле Mode выбрать Bridge. В поле Encapsulation выбрать RFC1483. В поле Virtual Circuit ID установить параметры VPI 10 и VCI40. далее жмем Next.

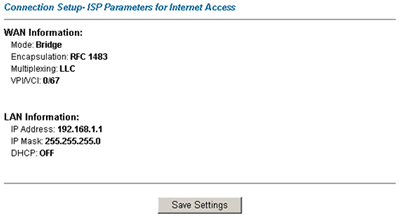

• Для сохранения всех настроек нажимаем на Save Setting

• В Windows необходимо проделать следующую операцию: «Пуск» → «Выполнить» → cmd. В появившемся окне наберите команду telnet 192.168.1.1 и при успешном подключении модем спросит пароль. По-умолчанию он установлен в 1234. После нажатия Enter попадаем в главное меню модема.

• Заходим во вкладку «General Setup» и устанавливаем «System Name»=modem, Route IP=No, Bridge=Yes.

• Зайдите в меню «LAN Setup». В подменю «TCP/IP and DHCP Setup» выключите DHCP-сервер, выставив в поле «DHCP» вариант «None», а также RIP, выставив «RIP Direction» = «None». Также Вы можете выставить в полях «IP Address» и «IP Subnet Mask» IP-адреса, реально используемые в вашей сети. Имейте в виду, что после смены IP-адреса и/или маски необходимо будет соответственно поменять настройки TCP/IP на вашей сетевой карте. Запомните настройки и выйдите в главное меню.

• Зайдите в меню 4 «Internet Access Setup». В поле «ISP Name» пропишите имя провайдера, например, «VSI». В поле «Encapsulation» выставьте «RFC1483», «Multiplexing» = «LLC-Based», «VPI» = «10», «VCI» = «40». Запомните настройки и выйдите в главное меню.

• Переходим теперь к следующему разделу «Advanced Applications». Первый пункт которого (№ 11) «Remote Node Setup», отвечает за настройку профилей интернет-доступа. Всего доступна настройка 8-ми профилей. Убеждаемся, что пункт меню «Route»=«IP» и «Bridge» = «Yes».

* Если всё настроено правильно то в пункте меню 21.1 в первой строке таблицы будет PPPoE UP

• Крайне рекомендуется в пункте «System Password» сменить пароль для входа на модем с пароля по умолчанию на какой-либо другой, чтобы избежать порчи настроек модема злоумышленником по сети. Хорошим выбором будет пароль от учётного имени.

Заходим в пункт меню 21.11 «Remote Management Control» и меняем для всех трёх пунктов параметр «Server Access» на «LAN only»

После окончания настройки выберите пункт 99 «Exit» и закройте telnet-соединение с модемом.

• Заходим на модем при помощи telnet и переходим в меню 24 System Maintenance

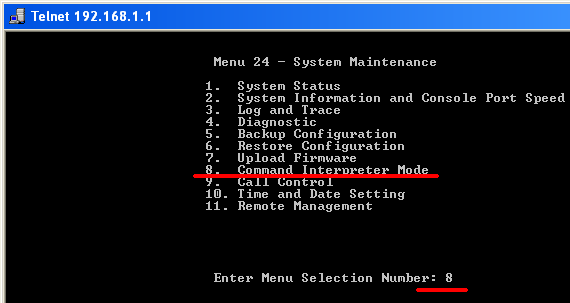

• В меню 24 System Maintenance переходим в раздел 8 Command line или 8 Command Interpreter Mode

• Смотрим поддерживаемые модуляции:

для этого вводим команду ras> wan adsl opencmd

• Ниже введенной команды ras> wan adsl opencmd будут отображаться модуляции поддерживаемые модемом

ras> wan adsl opencmd
glite t1.413 gdmt multimode
adsl2 adsl2plus adsl2_annexm adsl2p_annexm readsl2

• G.dmt - асимметричная модуляция DSL, базирующаяся на технологии DMT, которая обеспечивает скорость передачи данных по направлению к пользователю до 8 Мбит/с, а по направлению от пользователя до 1,544 Мбит/с.

• G.lite – модуляция, базирующаяся на технологии DMT, которая обеспечивает скорость передачи данных по направлению к пользователю до 1,5 Мбит/с, а по направлению от пользователя до 384 Кбит/с. «

• ADSL – модуляция обеспечивает скорость передачи данных по направлению к пользователю до 8 Мбит/с, а по направлению от пользователя до 768 Кбит/с.

• T1.413 – дискретная ассиметричная мультитональная модуляция, которая базируется на стандарте G.DMT. Соответственно скоростной предел примерно такой же как и в модуляции G.dmt.

• ADSL2+ (Multi-mode) – модуляция по-умолчанию, означающая подключение по максимально возможному протоколу, обычно AnnexM.

• ADSL2plus – Annex A

• ADSL2plus_AnnexM или ADSL_2plus_AnxM – Annex M

В режиме командной строки вводим команду, соответствующую (выбираемой из присутствующих) модуляцию…

• Выбираем нужный профиль (хотим отключить annex m) и применяем его:

ras> wan adsl opencmd adsl2plus

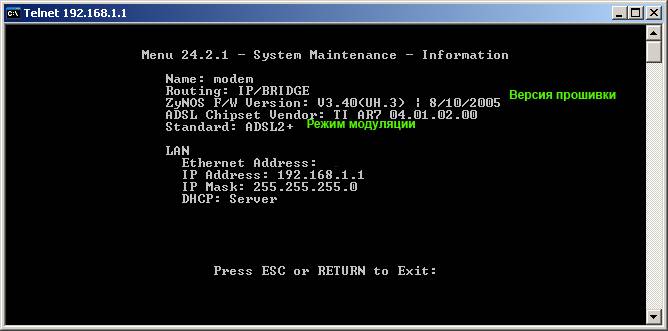

Действующая модуляция должна отображаться в меню 24.2.1 System Maintenance - Information в строке Standard:

Появились модификации модемов Zyxel Prestige 660RU2/RT2 с возможностями работы как в режиме AnnexA, так и AnnexB. В этих модемах реализован интерфейс NetFriend, с помощью которого значительно упрощается настройка модема

1. Кнопка «Пуск» → Пункт «Выполнить» → в появившемся окне наберите «telnet <IP-адрес Вашего модема>» (как правило «telnet 192.168.1.1») → Кнопка «Ok».

2. В появившемся окне введите пароль для доступа к модему (как правило «1234»).

3. Пункт «15. NAT Setup» → Пункт «2. NAT Server Sets» → Пункт «1. Server Set 1».

4. Добавьте в свободное место таблицы строчку проброса порта:
- Поле «Start Port No» = Поле «End Port No» = ваш_порт;
- Поле «IP Address» = IP-адрес Вашего компьютера (как правило «192.168.1.2»);
- Поле «Press ENTER to confirm» → Кнопка «ENTER».
