Настройка модема Интеркросс ICxDSL 5633 NE-02

Модем ADSL2+ с 4-мя Ethernet и одним Wi-Fi интерфейсами
Страница на сайте производителя
Модемы позволяют организовать такие современные и перспективные услуги, как:

• Triple Play: три в одной – подключение телефона, Интернета, телевидения;
• цифровое телевидение (IP-телевидение);
• видео по запросу (Video on Demand).

• Подключите телефонный шнур, приходящий со станции, к разъему «Line» сплиттера, телефонный аппарат подключите к разъему «Phone», а разъем «DSL» на модеме — к разъему «Modem» сплиттера.

• По умолчанию модем Интеркросс ICxDSL 5633 NE-02 имеет IP адрес 192.168.1.1 с маской 255.255.255.0. Поэтому для первичной настройки Вам понадобится назначить на сетевой плате своего компьютера IP-адрес из сети 192.168.1.X. После настройки сетевой платы подключите к ней модем и проверьте доступность модема с помощью команды ping 192.168.1.1. Если модем по-прежнему недоступен, последуйте процедуре сброса настроек, описанной в инструкции к модему.

• В настройках протокола TCP/IP сетевых карт компьютеров, которые будут подключаться через Интеркросс ICxDSL 5633 NE-02 в Internet, введите в качестве адреса шлюза IP-адрес, присвоенный модему на Ethernet, а в качестве адресов DNS-серверов адреса DNS-серверов провайдера.

• После выполнения первичных настроек сетевой платы и проверки доступности модема (ping 192.168.1.1) запустите обозреватель интернет и наберите в строке адреса 192.168.1.1. На запрос имени пользователя введите «admin», на запрос пароля введите пароль по умолчанию — «admin». Если пароль не подходит, последуйте процедуре сброса настроек, описанной в инструкции к модему (сзади модема есть утопленная кнопка. Ее надо нажать и подержать секунд 20-30).

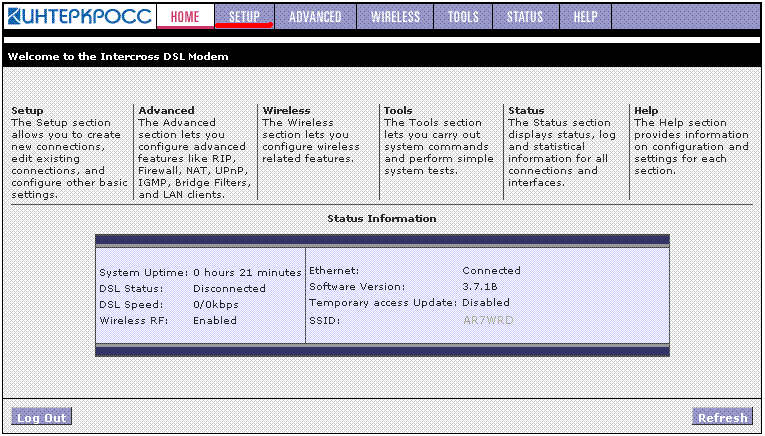

• После входа щелкните на пункте Setup

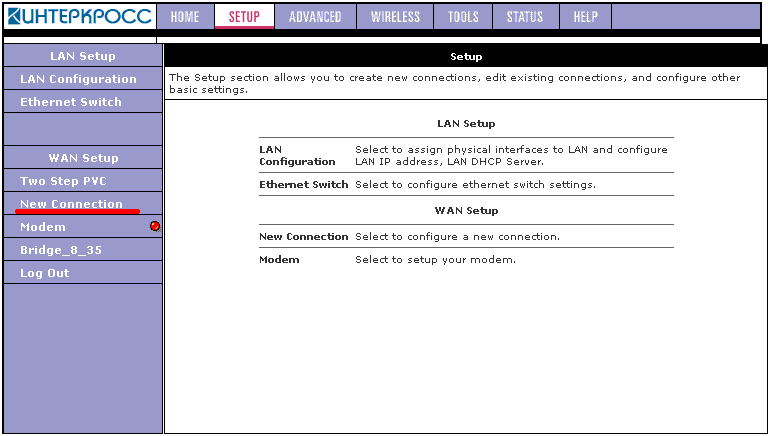

• Слева нажмите пункт New Connection

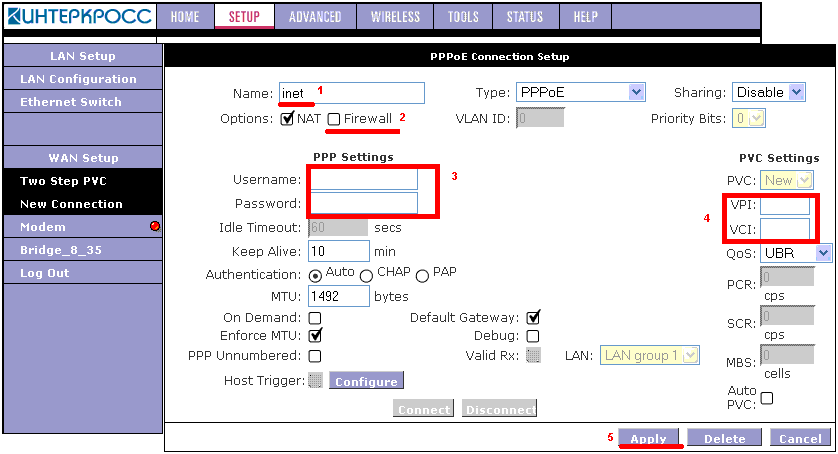

1. Наберите название соединения (например, inet)
2. Убераем галочку с Firewall
3. Заполняем логин с паролем (выдаются провайдером)
4. Заполняем поля VPI и VCI (уточнить у провайдера)
5. Нажимаем кнопку Apply (применение настроек)

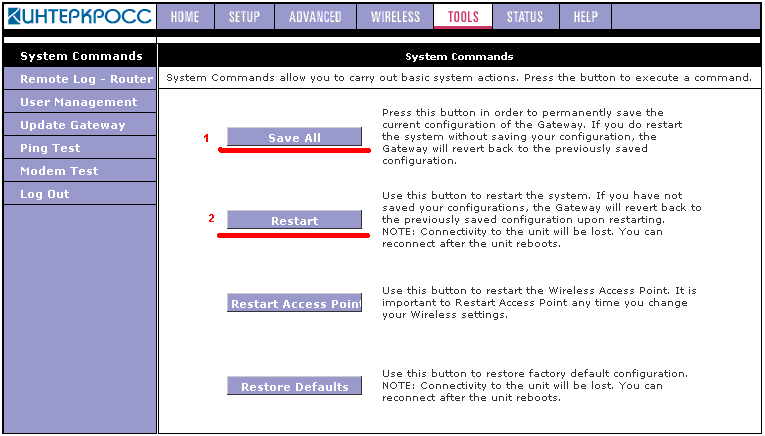

• Нажимаем кнопку Save All (сохранение настроек)
• Нажимаем кнопку Restart (перезагрузка модема)

Настройка завершена

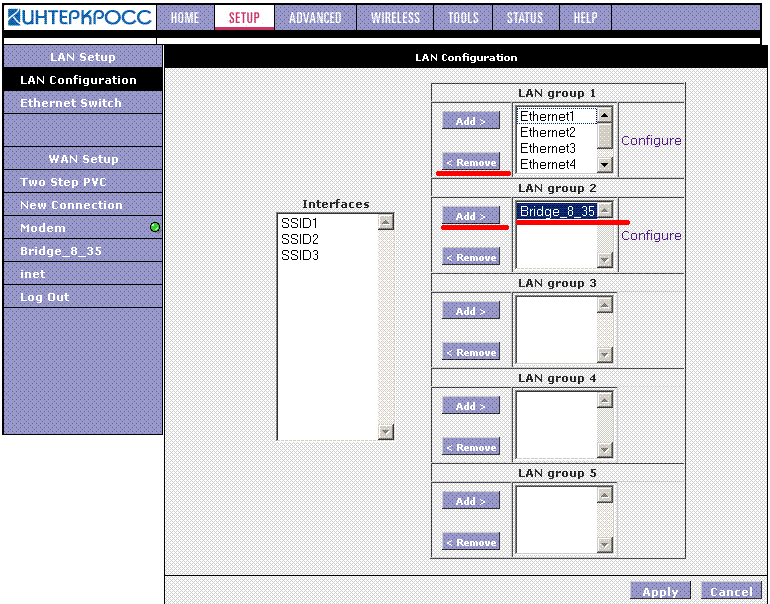

Отделим соединение bridge в отдельную LAN-группу
Туда же потом можно будет перенести один порт Ethernet чтоб через него шел IPTV

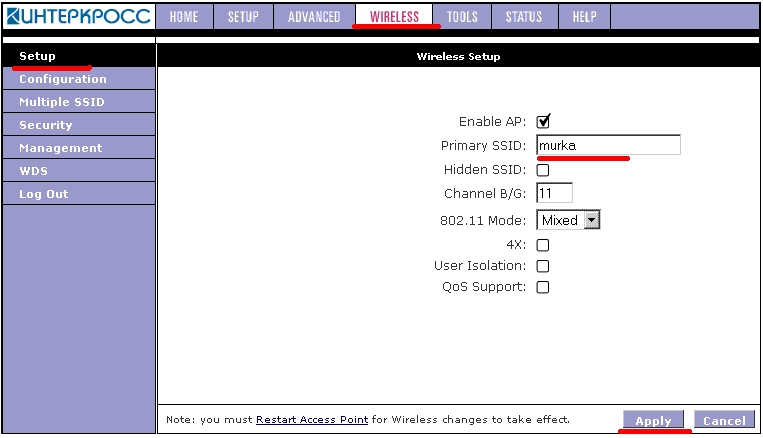

С верху жмем WIRELESS
Слева Setup
должна стоять галочка Enable AP
Primary SSID: название_Вашей_сети (любое название на английском)
Жмем Apply

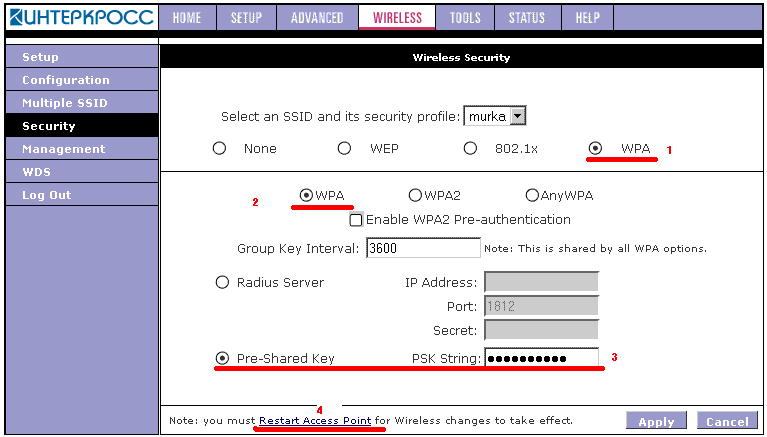

Жмем слева Security
1. Выбераем режим шифрования WPA
2. Можно выбрать и WPA2, но если поддерживает его Ваша wi-fi сетевая карта
3. Выбераем Pre-Shared Key и в PSK String вбиваем пароль (10 знаков)
4. Жмем Restart Access Point

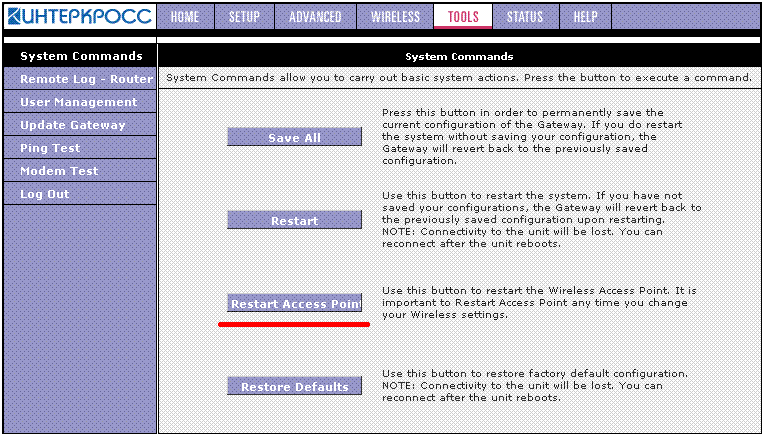

В появившемся окне нажимаем на кнопку Restart Access Point

настройки на компьютере будут описаны позже
