DSL-2500U, DSL-2540U

• Подключите телефонный шнур, приходящий со станции, к разъему «Line» сплиттера, телефонный аппарат подключите к разъему «Phone», а разъем «DSL» на модеме — к разъему «Modem» сплиттера.

• По умолчанию модем D-Link DSL-2500U имеет IP адрес 192.168.1.1 с маской 255.255.255.0. Поэтому для первичной настройки Вам понадобится назначить на сетевой плате своего компьютера IP-адрес из сети 192.168.1.X. После настройки сетевой платы подключите к ней модем и проверьте доступность модема с помощью команды ping 192.168.1.1. Если модем по-прежнему недоступен, последуйте процедуре сброса настроек, описанной в инструкции к модему.

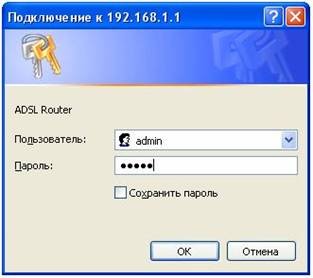

• После выполнения первичных настроек сетевой платы и проверки доступности модема запустите обозреватель интернет и наберите в строке адреса http://192.168.1.1. На запрос имени пользователя введите «admin», на запрос пароля введите пароль по умолчанию — «admin» (иногда подходит user/user). Если пароль не подходит, последуйте процедуре сброса настроек, описанной в инструкции к модему.
• В настройках протокола TCP/IP сетевых карт компьютеров, которые будут подключаться через DSL-2500U в Internet, введите в качестве адреса шлюза IP-адрес, присвоенный модему на Ethernet, а в качестве адресов DNS-серверов адреса наших DNS-серверов.
• После выполнения первичных настроек сетевой платы и проверки доступности модема запустите обозреватель интернет и наберите в строке адреса http://192.168.1.1. На запрос имени пользователя введите «admin», на запрос пароля введите пароль по умолчанию — «admin». Если пароль не подходит, последуйте процедуре сброса настроек, описанной в инструкции к модему.

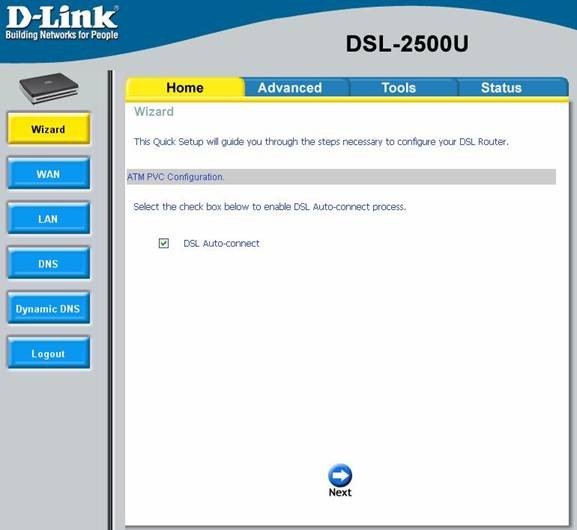

• Если логин и пароль введены правильно, вы увидите следующее окно:

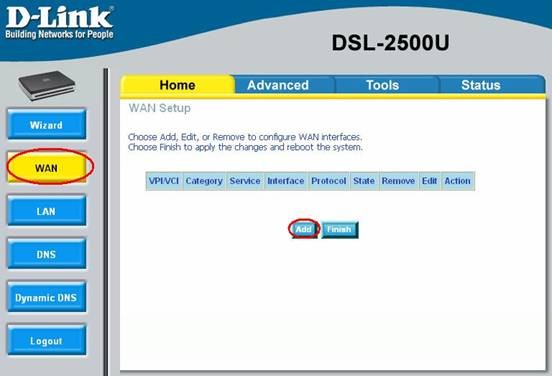

1. На странице Home нажмите кнопку «WAN» → «Add».

2. На появившейся странице укажите значения параметров VPI и VCI (10 и 40 соответственно) и нажмите кнопку «NEXT».

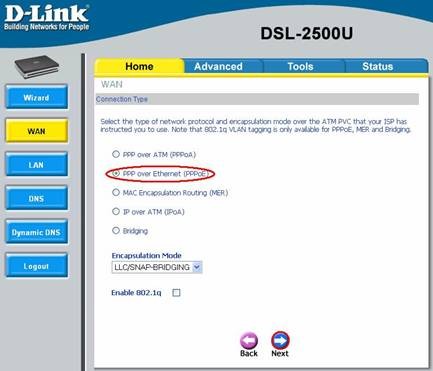

3. На следующей странице выберите вариант «PPP over Ethernet (PPPoE)» и нажмите кнопку «NEXT».

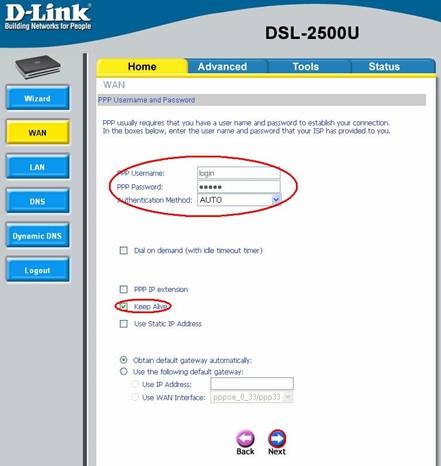

4. На следующей странице в полях «PPP Username» и «PPP Password» укажите логин и пароль, выданные Вашим провайдером, поставьте галочку «Keep Alive» и нажмите кнопку «NEXT».

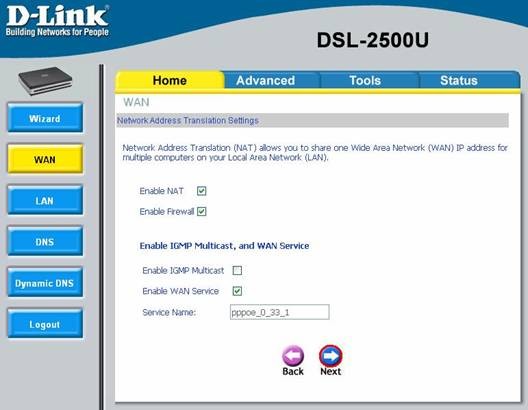

5. На следующей странице оставьте все настройки по умолчанию и нажмите кнопку «NEXT».

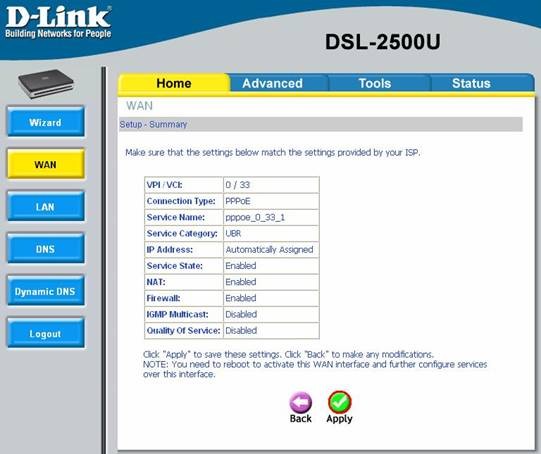

6. На следующей странице нажмите кнопку «Apply».

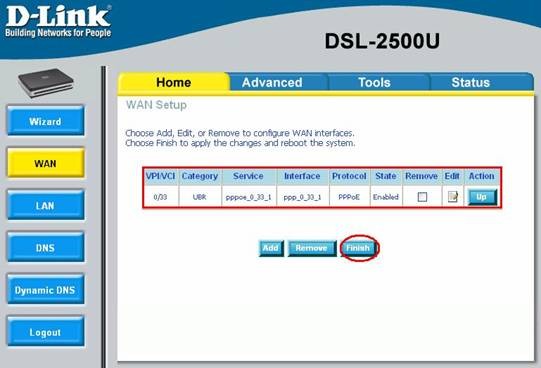

7. После нажатия кнопки «Apply» Вы снова перейдете на страницу Home → WAN, на которой увидите созданное PPPoE подключение. Нажмите кнопку «Finish» для применения параметров и перезагрузки устройства.

8. Перезагрузка устройства:

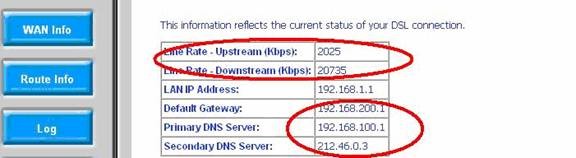

9. После перезагрузки устройства перейдите на страницу Status, об успешном подключении будут свидетельствовать следующие параметры: Line Rate Upstream/Downstream (свидетельствует о том, что ADSL подключение установлено) и IP адреса шлюза и DNS серверов, полученные в результате PPPoE подключения. На этом настройка устройства закончена.


Крайне рекомендуется в пункте меню «Tools»→«Access Control»→«Admin» сменить пароль для входа на модем с пароля по умолчанию на какой-либо другой, чтобы избежать порчи настроек модема злоумышленником по сети. Хорошим выбором будет пароль от учётного имени.

1. Зайдите в пункт меню «Tools»→«System». Нажмите кнопку «Save and Reboot» для сохранения настроек.
2. После окончания настройки закройте обозреватель интернет.

• На странице Home нажмите кнопку «WAN» → «Add».

• На появившейся странице укажите значения параметров VPI и VCI (10 и 40 соответственно) и нажмите кнопку «NEXT».

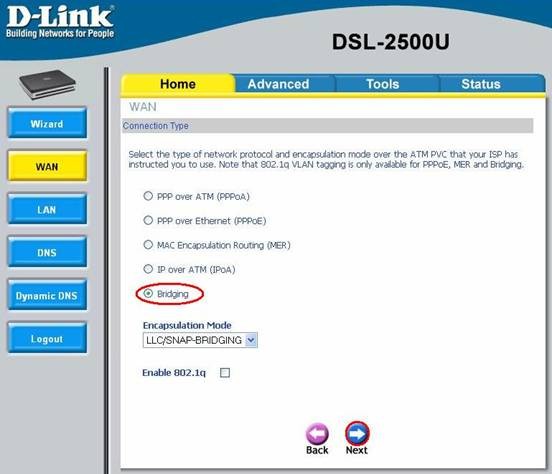

• На следующей странице оставьте все настройки по умолчанию и нажмите кнопку «NEXT».

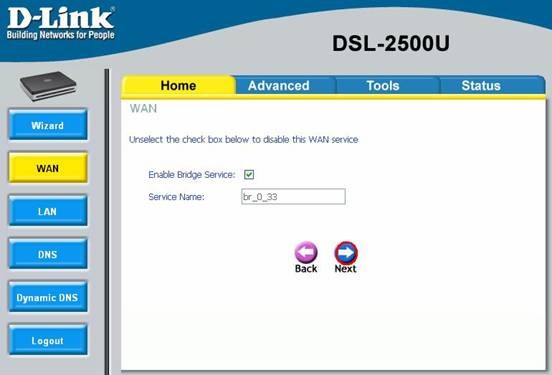

• На следующей странице оставьте все настройки по умолчанию и нажмите кнопку «NEXT».

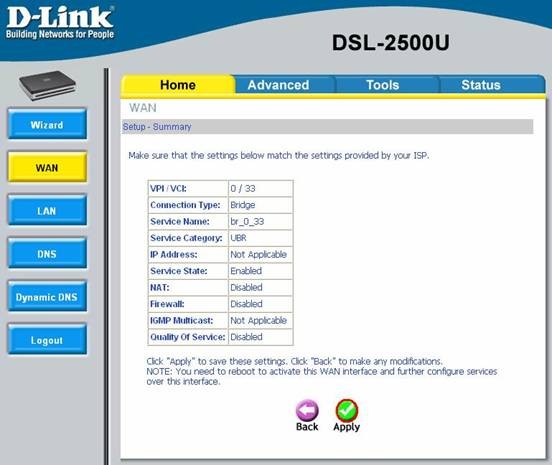

• На следующей странице нажмите кнопку «Apply».

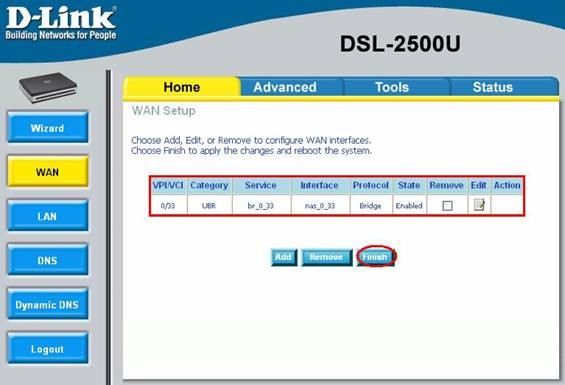

• После нажатия кнопки «Apply» Вы снова перейдете на страницу Home > WAN, где увидите созданное Bridge соединение. Нажмите кнопку «Finish» для применения параметров и перезагрузки устройства.

• Перезагрузка устройства:

Крайне рекомендуется в пункте меню «Tools»→«Access Control»→«Admin» сменить пароль для входа на модем с пароля по умолчанию на какой-либо другой, чтобы избежать порчи настроек модема злоумышленником по сети. Хорошим выбором будет пароль от учётного имени.

1. Зайдите в пункт меню «Tools»→«System». Нажмите кнопку «Save and Reboot» для сохранения настроек.
2. После окончания настройки закройте обозреватель интернет.
